直流電機測試系統

  時間:2018/5/17 22:50:52

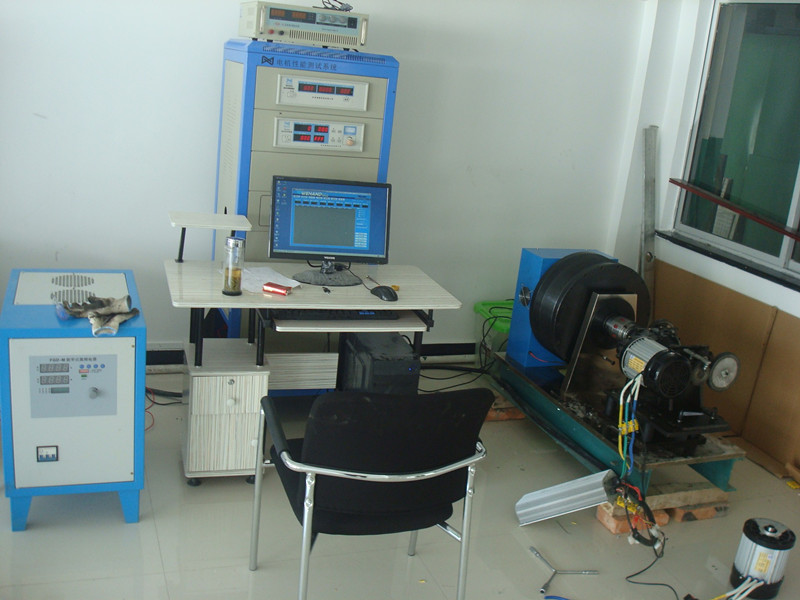

直流電機測試系統

測試系統簡述:

   本系統有(磁粉、磁滯電渦流)測功機、直流電參數、測功機控制器、儀表控制系統柜及電機專用測試軟件組成。系統采用了高精度的電量傳感器和高精度的JC型轉矩轉速傳感器,可滿足各種型號。各種不同等級電機的電壓、電流、頻率、輸入功率、功率因數、轉速、轉矩、輸出功率、效率等進行精確測量的要求。











一、        測功機參數:(選配測功機):










1. 磁粉測功機型號:  ZF500KB

轉矩:  50N.m

      轉速:    0-3500  (r/min)

      連續運行功率:3KW

水冷運行功率:5KW

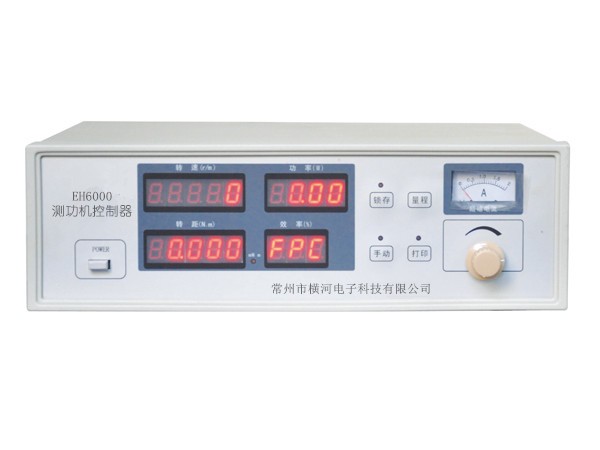

二、測功機控制器參數表:


1.測量精度:



測量參數

測量范圍

測 量 誤 差

分辨力

過載

轉速(r/m

1~30000

±(0.1%讀數+0.1%量程)

1轉

32000轉

轉距

(mN.m)

20.00~1000.0

±(0.25%讀數+0.25%量程)

0.01mN.m

21.00mN.m

N.m

2.000~2000.0

±(0.25%讀數+0.25%量程)

0.01N.m

2100.0N.m

輸出功率

0-10KW

±(0.25%讀數+0.25%量程)

0.01W

10KW

效率(%

0.00~99.9

0.01%



2.其它技術指標:

輸入:最大轉速,轉矩測量輸入信號均為額定量程;

采樣時間:40mS  ;  顯示刷新時間:0.4s;

整機功耗:<20W ;    儀表重量:約 4 kg

儀表外形最大尺寸:寬×高×深(358×123×363)

儀表裝架開口尺寸:寬×高 (348×104)

3.工作環境:

溫度:(0~40)℃      濕度:(20%~75%)RH      大氣壓力: (86~106)kPa

儀表工作電源:AC 220V±10%  50/60Hz

無較重的振動及電磁干擾

三、直流電參數測量儀參數表:


1. 測量精度



參 數

測量范圍

工  作                   誤  差

備注

電壓

   300V



電壓: 300V                       誤差:0.5%



電流:200A (可選定制)                     誤差:0.5%



允許過載:

1.1倍最大量程。



電流

200A

有功功率

U*I

電壓大于300V;電流大于200A       誤差:0.5%

最大顯示60KW

2. 其他參數:

輸入方式:電壓電流均為浮置輸入;電壓輸入阻抗大于500kΩ、電流輸入阻抗約2mΩ。

    測量信號最大峰值:電壓電流均為最大量程的1.1倍;

A/D轉換:速率約10000/秒,12位,電壓、電流分時采樣;

顯示更新:約3/秒。

整機功耗:< 10VA;儀表重量:約 4kg ;

儀表尺寸 x x深:400 x 130 x 380 mm

3. 工作環境:

大氣壓力:(86106kPa ;

  溫度:(040℃  ;

相對濕度:≤85%RH

儀表工作電源:AC180240V  50/60Hz

四、直流穩壓穩流電源



主要技術性能指標

 1、工作條件:

輸入電壓:AC220V±10%    50±5Hz

環境溫度:0℃~40 ℃

相對濕度:≤85%

 2、技術指標:

輸出電壓:0~50     V     (可選定制)

輸出電流:0~ 200     A   (可選定制)

負載效應:≤3‰

源效 應:≤3‰

周期與隨機漂移:Vp-p≤20mV            CC≤200 mV

3、保護功能:

   3.1  過壓保護(過壓點可以設定)

   3.2  過流保護(過流點可以設定)

   3.3  過熱保護

4、數字電壓表、數字電流表

5、外接采樣功能

6、外形尺寸:(寬X深X高)mm







3、電源的組成

     1、電源的主回路:由功率變壓器,可控硅控制模塊、橋式整流,電容濾波、

         晶體管串聯調整部分組成。

      2、電源的控制回路:由穩壓電路、穩流電路、保護電路、外接采樣電路組成

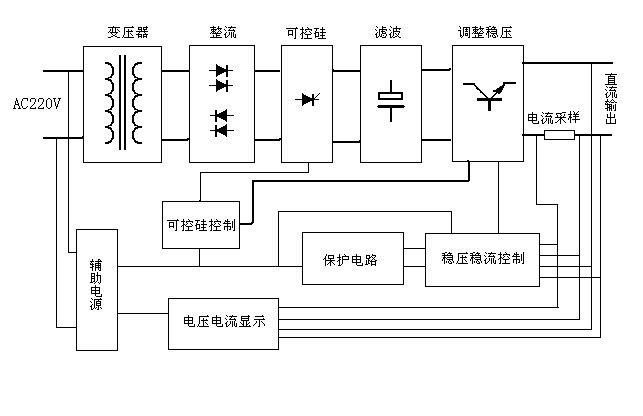

4、工作原理框圖

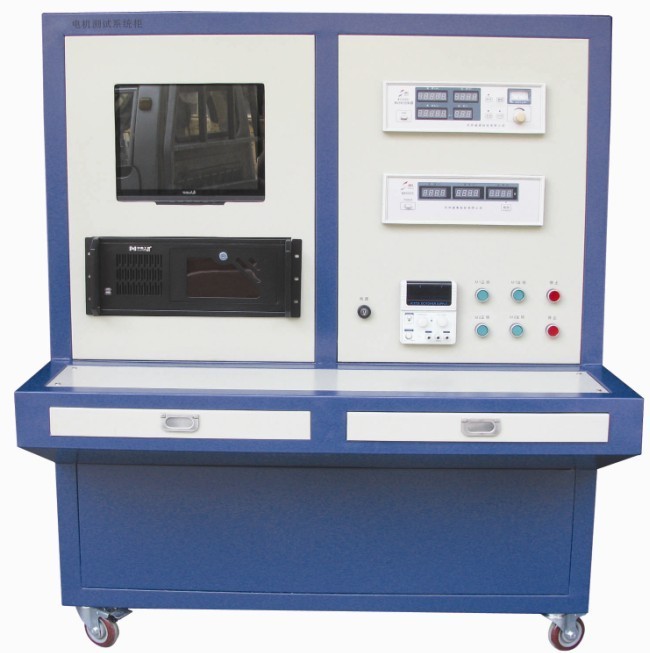

五、電機測試系統柜


此圖僅供參考

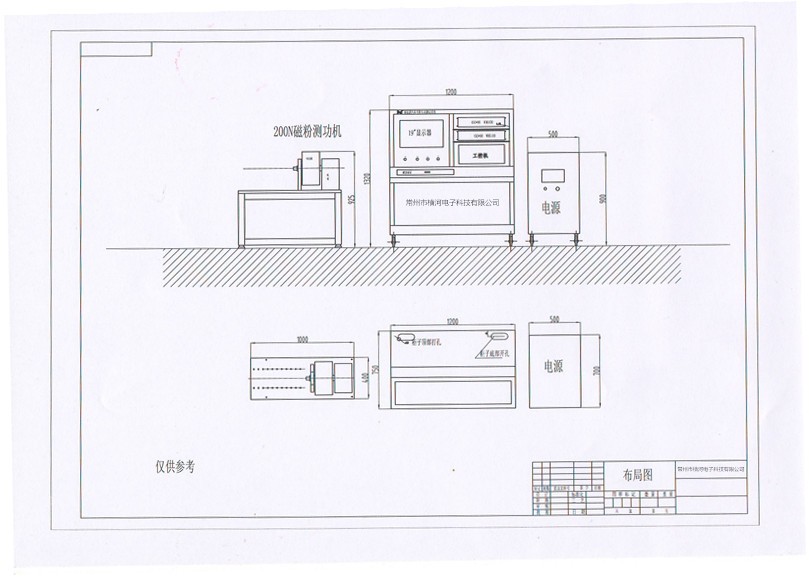

測功機分布圖(供參考)占地約3*2

系統功能:

 1、電腦上控制電機的開關操作;

      2、系統具有手動測試方式(此方式可不連接電腦操作),即負載通過手動調節,收據手工記錄或采集,所以數據均可鎖定;

      3、系統具有自動測試方式:即負載根據設置自動加載,掃描出電機從空載帶堵轉(或設定值)的特征曲線;

      4、測試結果:電機測試數據以報表和曲線方式顯示并可見打印出來,可保存及下次打開查看顯示曲線時,可以修改曲線坐標參數及橫坐標、縱坐標的選擇。

      6、每臺電機的曲線分兩種:真實曲線,和擬合曲線(即所有數據做過平均處理過的曲線),每臺電機的測試曲線顏色可以修改,兩種曲線圖均可見打印出來。



六、電機測試系統軟件:

主要功能:





1、測試數據均數字顯示并可送到微機,采樣、畫曲線和打??;

2、采用高精度的負載傳感器;

3、整機靈敏度高,負載轉矩穩定性和測試數據一致性好;

4、系統操作方便,僅調節勵磁電流即可改變負載;

5、軟件操作簡單易學,并可實現手動、自動、定點測試方式,測試結果可

       進行真實數據和擬合數據兩種數據進行比較,并可將數據導入Excel;

七、軟件界面:

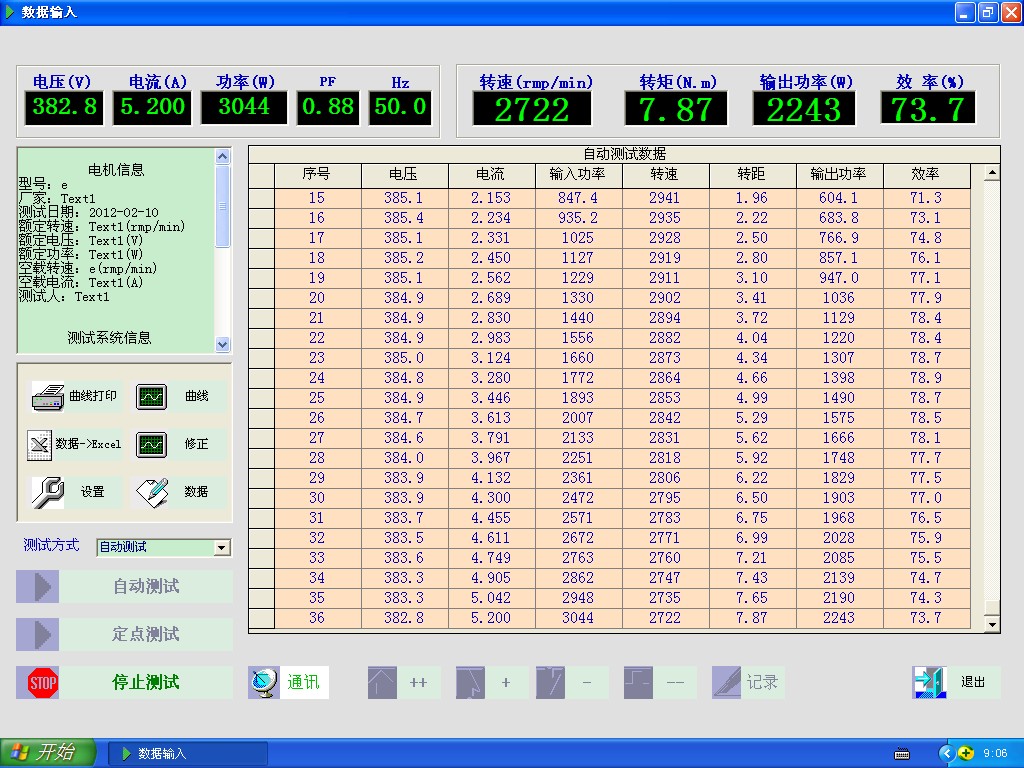

  電機測試系統軟件圖:(此電機為三相電機)數據表:

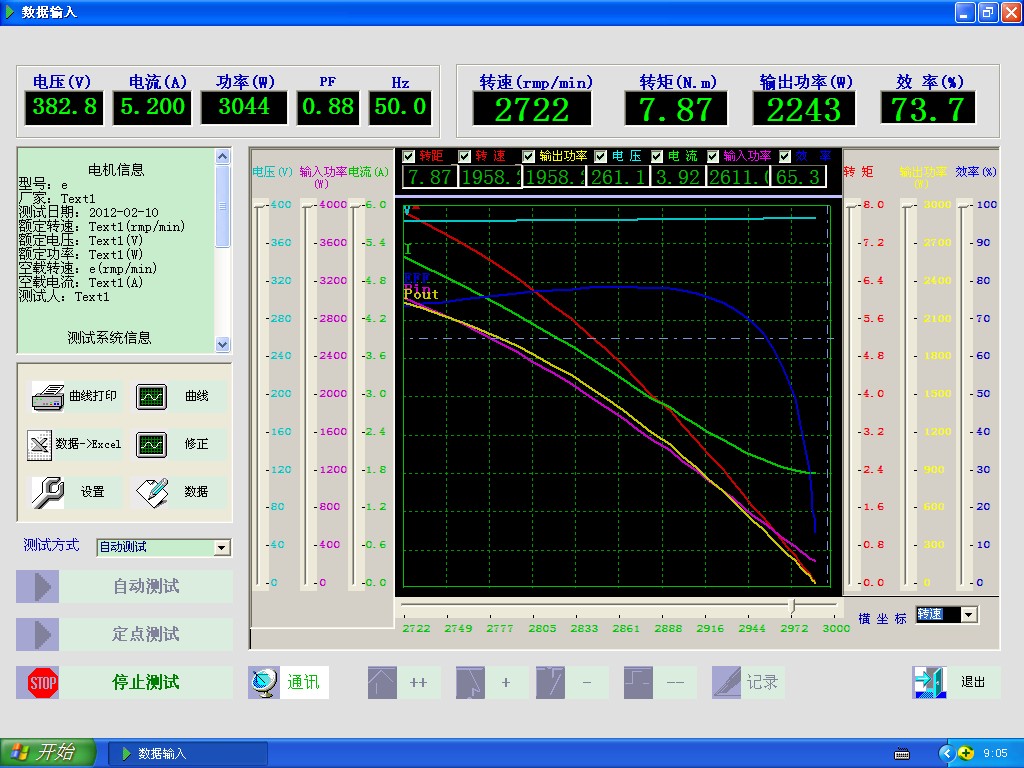

曲線圖:(無修正曲線)

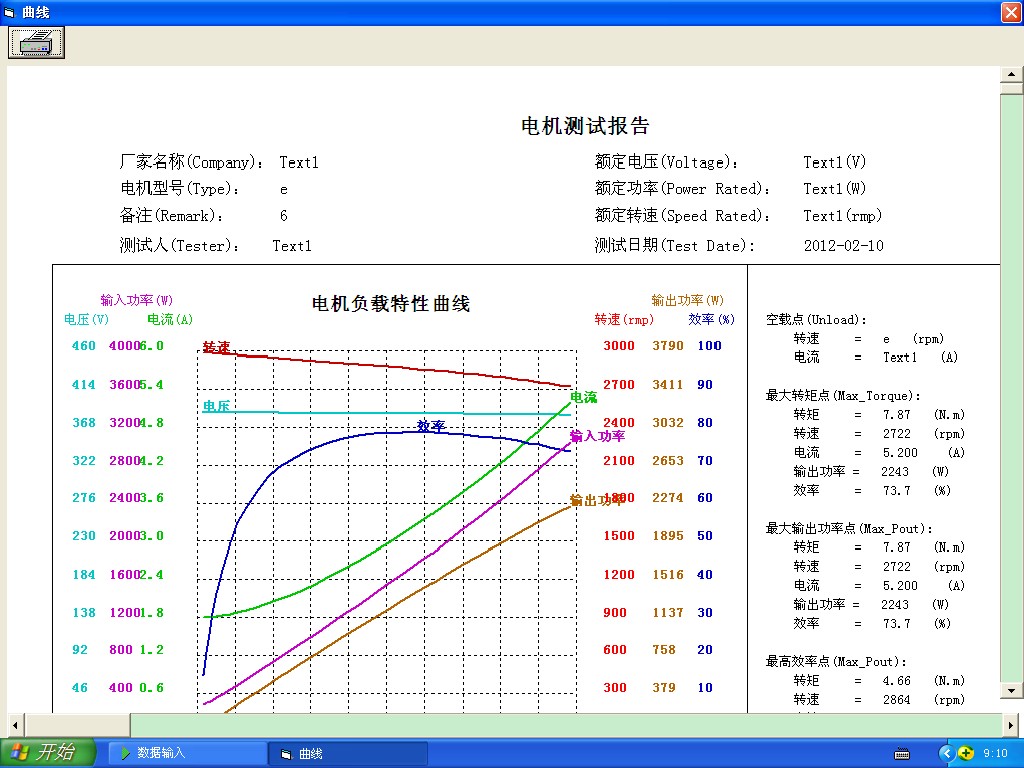

打印曲線圖:(無修正曲線)


★:以上所以圖片作為參考圖,但實際設備與上述圖片基本一致。
